MDF2701W DuraVision
Features
27“ Monitor für die Schifffahrt
MDF2701W DuraVision
Monitor mit Optical Bonding für die Anzeige von ECDIS / RADAR-Anwendungen in Navigationssystemen.
- 68,6 cm (27")
- 1920 x 1080 (Full HD)
- VA
Bildqualität
Präzision, Brillanz, Kontrast und Schärfe
Auf Schiffen und in Offshore-Anlagen müssen Monitore auch bei Sonnenlicht gut lesbar und zuverlässig sein. Der DuraVision MDF2701W bietet ein Optical Bonding, um die Sichtbarkeit und Haltbarkeit in maritimen Umgebungen zu erhöhen. Beim Optical Bonding füllt eine Kunstharzschicht den Spalt zwischen dem LCD-Modul und dem Deckglas des Monitors. Dadurch wird die Lichtdurchlässigkeit der Hintergrundbeleuchtung des Monitors erhöht und die Reflexion des Bildschirms durch die Umgebungsbeleuchtung reduziert, was zu einer hervorragenden Sichtbarkeit führt. Die flächige Verklebung verhindert auch das Beschlagen durch Kondensation, die herkömmliche Bildschirme in Umgebungen mit extremen Temperaturschwankungen droht. Das Optical Bonding führt EIZO in eigenen Reinraum-Anlagen durch, was höchste Ausführungsqualität gewährleistet.
Mit Optical Bonding behält der Bildschirm selbst im Vergleich zu einem helleren Monitor ohne Bonding ein hohes Maß an Lesbarkeit bei. Nach internen Tests von EIZO müsste ein Monitor ohne Bonding eine Helligkeit von 1160 cd/m2 aufweisen, um eine vergleichbare Lesbarkeit aufzuweisen, die der DuraVision MDF2701W durch das Bonding bereits bei 350 cd/m2 erreicht. Davon profitiert insbesondere der Einsatz unter Tageslichteinfluss.
Optical Bonding reduziert die Reflexion von Umgebungslicht und erhöht maßgeblich die Sichtbarkeit.

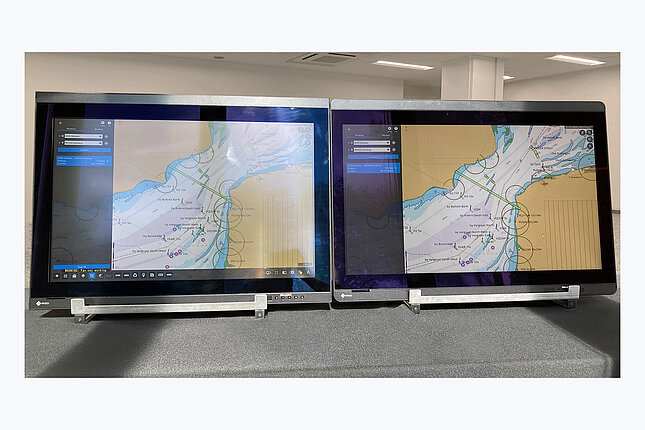

Links: Ohne Optical Bonding, 500 cd/m2 (mit Schutzglas) / Rechts: Mit Optical Bonding, 350 cd/m2 (mit Schutzglas)
Kalibriert für ECDIS
Die Helligkeit der Hintergrundbeleuchtung, der Gammawert und die RGB-Farbeinstellungen werden werkseitig kalibriert. Auf diese Weise erzielt der Monitor eine optimale Farbwiedergabe, die den besonderen Anforderungen von ECDIS-Systemen gerecht wird. Der Monitor erfüllt die internationalen Normen für für ECDIS-Systeme und Radar-Anwendungen IEC 61174, IEC 62288 und IEC 62388.
ECDIS-Anzeige
Die ECDIS-Anzeige an der Vorderseite des Monitors leuchtet auf, wenn Helligkeit und Farbeinstellungen die Anforderungen für ECDIS-Systeme erfüllen. Wenn die Einstellungen des Monitors verändert werden und die Helligkeit nicht mehr den geforderten ECDIS-Standards entspricht, erlischt die Anzeige automatisch.
Großer Dimmbereich für wechselnde Lichtverhältnisse
Für den Tag-Nacht-Betrieb geeignet: Dank des großen Dimmbereiches von weniger als 1 cd/m2 bis zu 350 cd/m2 eignet sich der Monitor ideal für wechselnde Lichtverhältnisse. So lässt sich die Helligkeit des Monitors auf jede Umgebungsbeleuchtung optimal einstellen und ist auch in dunklen Räumen problemlos einsetzbar.
Hoher Kontrast und Farbtreue aus allen Betrachtungswinkeln
Das VA-Panel mit weitem Blickwinkel sorgt dafür, dass der Kontrast aus beliebigen Betrachtungswinkeln kaum abfällt und nur minimale Farbabweichungen auftreten. Hierdurch werden bis in die Ecken des Bildschirms eine exakte Farbwiedergabe und klare Bilder erzielt.
Den Augen zuliebe
Flimmerfreies Arbeiten
Der Monitor ist bei jeder Helligkeitseinstellung flimmerfrei. Der Vorteil: die Augen ermüden nicht so schnell und man kann länger unangestrengt am Bildschirm arbeiten.
Entspiegelung: mehr Bild, weniger Reflexion
Die Oberfläche des Bildschirms ist mit einer Antireflexionsbeschichtung (AR) versehen, um die Spiegelung des Bildschirms durch Umgebungslicht zu reduzieren. Außerdem ist er mit einer Anti-Fingerprint-Beschichtung (AF) versehen, um Rückstände zu minimieren, die beim Berühren des Bildschirms entstehen.
Einfache Installation
Zuverlässige Funktion
Ein Monitor, viele Anschlüsse
Der Monitor ist mit DisplayPortTM, DVI-D und D-Sub Eingängen ausgestattet und besitzt außerdem USB-B und RS-232C Schnittstellen für die Kommunikation und Steuerung.
Freie Positionierung
Der Monitor kann horizontal installiert und betrieben oder bis zu 30° nach unten geneigt werden, ohne die Leistung zu beeinträchtigen. Dadurch kann er flexibel montiert werden, auch in Positionen oberhalb der Augenhöhe.
Niedriger Stromverbrauch
Der Maximalverbrauch des Monitors liegt lediglich bei 45 W. Das ist weniger als die Hälfte im Vergleich zu herkömmlichen Lösungen.
Lüfterlose Lösung mit geringer Wärmeentwicklung
EIZO hat den Monitor so konzipiert, dass ein Wärmestau verhindert wird und keine Lüfter benötigt werden. Dies wird durch ein einzigartiges Design mit modernster Thermofluid-Analyse und geringem Stromverbrauch erreicht. Durch sein optimales Wärmemanagement wird das Risiko eines Hardwareausfalls oder einer Beeinträchtigung der internen Komponenten durch die externe Luftzufuhr von Lüftern vermieden, so dass der Monitor über einen langen Zeitraum zuverlässig genutzt werden kann.
Schlankes Design und geringes Gewicht
Optimierte Blechstärken für das Monitorgehäuse und das lüfterlose Design ermöglichen einen schlankeren und leichteren Monitor im Vergleich zu anderen Produkten der gleichen Größenklasse. Dies trägt zur Vereinfachung der Installation bei.
Installation in Konsolen
Der Monitor ist für den Einbau in neue Konsolen aber auch für bestehende Systeme auf Schiffen konzipiert und kann dank seiner Panel-Montagekonstruktion von vorne angeschraubt werden. Die Montagelöcher des DuraVision MDF2701W sind mit denen des 25,5-Zoll-Monitors DuraVision FDU2603W von EIZO identisch und machen ihn zu einer sicheren Option, wenn eine Systemauffrischung vorgenommen werden soll.
Langlebigkeit
und Zuverlässigkeit
Zuverlässig auf hoher See
Hitze, Kälte, Vibration – der Monitor hält dauerhaft Belastungen im maritimen Umfeld stand. Er erfüllt die Gerätenorm nach IEC 60945 für die Bereiche Umwelt und Elektromagnetische Verträglichkeit (EMV), die für die Zulassung von Schiffsausrüstungen vorgeschrieben ist. Außerdem besitzt er die Schutzklasse IP65 und ist somit sogar vor dem Eindringen von Staub und Strahlwasser geschützt. Weitere Eigenschaften: Eine spezielle Beschichtung bewahrt die Elektronik vor Feuchtigkeit.
Freigabe durch Klassifikationsgesellschaften
Der Monitor erfüllt die Anforderungen der wichtigsten Klassifikationsgesellschaften und verfügt über Freigaben für LR (Großbritannien), DNV (Norwegen/Deutschland), ABS (USA), NK (Japan) und EU RO MR.
Mehrere Stromeingänge ermöglichen es Ihnen, den Monitor entweder über einen Gleichstrom- oder einen Wechselstromanschluss oder als Redundanz über beide Eingänge parallel zu versorgen.
Drei Jahre Garantie
EIZO gewährt drei Jahre Garantie. Dies wird durch einen hoch entwickelten Fertigungsprozess möglich, der auf einem einfachen Erfolgsprinzip basiert: durchdachte und innovative Technik, gefertigt aus High-End-Materialien.
24/7 Nutzung
Der MDF2701W ist für den 24-Stunden-Einsatz gebaut und zeichnet sich durch höchste Zuverlässigkeit aus.
Nachhaltigkeit
Umwelt- und sozialbewusste Herstellung
Nachhaltig und langlebig
Der MDF2701W ist für eine lange Nutzungsdauer konzipiert - im Regelfall deutlich über der Garantiedauer. Ersatzteile sind viele Jahre nach Produktionsende erhältlich. Der gesamte Nutzungszyklus berücksichtigt die Auswirkung auf die Umwelt, denn die Langlebigkeit und die Reparaturfähigkeit schonen Ressourcen und das Klima. Bei der Gestaltung des MDF2701W haben wir auf niedrigen Ressourceneinsatz mit hochwertigen Komponenten und Materialien sowie eine sorgfältige Produktion geachtet.
Umweltbewusster Materialeinsatz
Zur Materialzusammensetzung des Monitors gehört recycelter Kunststoff, um zur Wiederverwendung von Ressourcen und zur Schonung von Umwelt und Meeren beizutragen.
Sozialverantwortliche Produktion
Der MDF2701W wird sozialverantwortlich produziert, ohne Kinder- und Zwangsarbeit. Lieferanten entlang der Lieferkette sind sorgfältig gewählt und haben sich ebenfalls dieser Verantwortung verpflichtet. Dies gilt insbesondere für Zulieferer sogenannter Konfliktmineralien. Über unsere soziale Verantwortung legen wir jährlich und freiwillig einen ausführlichen Bericht vor.
Umwelt- und klimafreundlich
Jeder MDF2701W wird in unserem eigenen Werk produziert, das ein ISO 14001 und ISO 50001 zertifiziertes Umwelt- und Energiemanagementsystem besitzt. Dies beinhaltet Maßnahmen zur Reduzierung von Abfall, Abwasser und Emission, Ressourcen- und Energieverbrauch bis hin zur Förderung eines umweltbewussten Verhaltens der Mitarbeiter. Wir legen über diese Maßnahmen jährlich öffentlich Rechenschaft ab.
Technische Daten
| Allgemeines | |
|---|---|
| Artikel-Nr. |
MDF2701W-BK
|
| Gehäusefarbe |
Schwarz
|
| Einsatzgebiet | Industrie |
| Produktlinie | DuraVision |
| Anwendungsbereich | Maritim |
| EAN |
4995047066378
|
| Bildschirm | |
|---|---|
| Diagonale [in Zoll] | 27 |
| Diagonale [in cm] | 68,6 |
| Format | 16:9 |
| Sichtbare Bildgröße (Breite x Höhe) [in mm] | 597,6 x 336,2 |
| Ideale und empfohlene Auflösung | 1920 x 1080 (Full HD) |
| Punktabstand [in mm] | 0,311 x 0,311 |
| Unterstützte Auflösungen | 1920 x 1080 (Full HD) |
| Panel-Technologie | VA |
| Max. Blickwinkel Horizontal | 178 |
| Max. Blickwinkel Vertikal | 178 |
| Darstellbare Farben oder Graustufen | 16,7 Mio. Farben (D-Sub, 8 Bit), 16,7 Mio. Farben (DVI, 8 Bit), 16,7 Mio. Farben (DisplayPort, 8 Bit) |
| Max. Helligkeit (typisch) [in cd/m²] | 350 |
| Max. Dunkelraumkontrast (typisch) | 3000:1 |
| Reaktionszeit Schwarz-Weiß-Schwarz-Wechsel (typisch) | 12 |
| Hintergrundbeleuchtung | LED |
| Features & Bedienung | |
|---|---|
| Voreingestellte Farb-/Graustufen-Modi | 1x manueller Speicherplatz, Day, Night, Dusk |
| 24/7 einsetzbar | |
| Automatische Signaleingangserkennung | |
| OSD-Sprache | zh, jp, de, en, fr, es, it, se |
| Einstellmöglichkeiten | Signalinformation, Farbmodus, Helligkeit, Kontrast, Farbtemperatur/Weißpunkt, Gamma, Farbton, Farbsättigung, Skalierung, Ausrichtung, Bildposition, Backlight Off Mode, ECDIS Indicator, Power Indicator, Monitor Reset, OSD-Sprache, Signaleingang, Tastensperre |
| Integriertes Netzteil | |
| Anschlüsse | |
|---|---|
| Signaleingänge | DisplayPort (HDCP 1.3), DVI-D (HDCP 1.4), D-Sub |
| USB-Spezifikation | USB 2 |
| USB-Upstream-Anschlüsse | 1 x Typ B |
| Grafiksignal | DVI Single Link (TMDS), RGB Analog, DisplayPort |
| Steuerungsschnittstelle | DDC/CI, RS-232C, USB-Protocol |
| Synchronisationsart | Separate |
| Elektrische Daten | |
|---|---|
| Horizontal-/Vertikalfrequenzen | DisplayPort: 31-76 kHz/59-61 Hz; DVI-D: 31-76 kHz/59-61 Hz; D-Sub: 31-81 kHz/56-76 Hz |
| Leistungsaufnahme (maximal) [in Watt] | 44 (DC) / 45 (AC) |
| Spannungsversorgung | AC 100-240 V, 50/60 Hz; DC 24 V |
| Power management | |
| Abmessungen & Gewicht | |
|---|---|
| Abmessungen (ohne Standfuß) (Breite x Höhe x Tiefe) [in mm] | 656 x 454 x 62,5 |
| Gewicht (ohne Standfuß) [in kg] | 8,6 |
| Details zur Gehäuseabmessung (PDF) | Technische Zeichnung (PDF) |
| Zertifizierung und Standards | |
|---|---|
| IP Rating/Schutzklasse | IP65 (rear IP22) |
| Umgebungsbedingungen | -15 - 55 °C / 10 - 93 % (R.H., non condensing) |
| Compass Safe Distance | Standard compass: 0,8 m, Steering compass: 0,55 m |
| Prüfzeichen | Ship Classification: DNV (Norway / Germany), NK (Japan), LR (UK), ABS (USA), CE, UKCA, CB, RoHS, WEEE, EU RO MR, IEC60945, IEC61174, IEC62288, IEC62388 |
| Software & Zubehör | |
|---|---|
| Weiterer Lieferumfang | Kurzanleitung |
| Garantie | |
|---|---|
| Garantiedauer | 3 Jahre |
